 浅谈布袋除尘器花板尺寸的确定

　　花板尺寸大小是决定脉冲布袋除尘器结构尺寸的关键。花板上的圆孔用于固定滤袋，孔的中心距过小，会使除尘器内的截面风速(即常说的罐口风速—-can velocity)过高，阻力增大，清灰时粉尘沉降困难，还有可能使除尘滤袋之间相互发生摩擦，缩短滤袋的使用寿命。相反中心距过大，会增大除尘器的体积，多费钢材，所以要合理地确定滤袋中心距尺寸。

　　确定花板尺寸取决于脉冲阀的喷吹能力。一个脉冲阀配一根喷吹管，一根喷吹管能喷吹多少条除尘器布袋n3和滤袋之间的纵向中心距L1，取决于脉冲阀的规格，滤袋横向中心距L2取决于滤袋的规格。

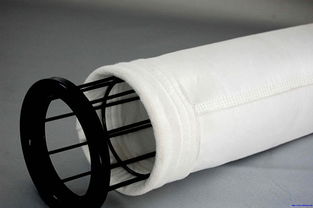

　　花板除承受滤袋和袋笼的重量外，还要承受除尘器内的气体压力，所以要有足够的刚度。如果稍有变型，就可能影响滤袋和花板孔间的密封效果。花板的钢板厚度一般为4～6mm，主要取决于过滤室内悬挂除尘器滤袋的数量。为增加花板的刚度，花板上应增设加强筋。花板外观应平整、光洁，不应有翘曲或凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。花板孔的加工应采用冲孔或采用等离子切割，不允许采用气割。
